HowTo：開啟 TensorFlow 自動混合精度運算與執行效能分析

本文將逐步教學使用者如何運用 TWSC 開發型容器，並以 MNIST 手寫辨識模型程式為例，開啟 TensorFlow 深度學習的自動混合精度 (Automatic Mixed Precision, 以下簡稱 AMP) 運算功能，達到維持模型準確度並縮短運算時間，最後利用 ResNet-50 進行簡易的效能分析，內容大綱如下：

  • AMP 簡介
  • 建立 TWSC 開發型容器
  • SSH 連線進入容器
  • 開啟 AMP 功能
    • 環境變數設定方式
    • MNIST 手寫辨識程式撰寫範例
  • Benchmark 效能分析：ResNet-50 v1.5

AMP 簡介​

傳統的高效能計算採用雙精準度 (Double Precision) 運算，能確保數值演算法的收斂特性 (例：大氣模擬)。雙精準度運算 (FP32) 讓每個數值佔據 32 個位元，並可達到 16 個欄位的精準度，而此種計算需要大量記憶體空間。

而有些數值運算 (例：深度學習) 不需要全部仰賴雙精準度運算，採用自動混合精度運算 (AMP) 可加速運算速度，並維持模型準確度。

信息

經以下測試，模型準確度確實不受 AMP 影響：

  • 利用 ResNet-50 v1.5 模型進行 ImageNet 資料集 (140 GB) 圖形識別模型訓練

  • 使用 4 或 8 個 GPU，經過 50 個 epochs 訓練後，準確度 (Accuracy) 如下，雙精準度運算 (FP32)和自動混合精度運算 (AMP) 呈現出相近的準確度：

以下教學如何開啟 TWSC 開發型容器的 AMP 功能。


建立 TWSC 開發型容器​

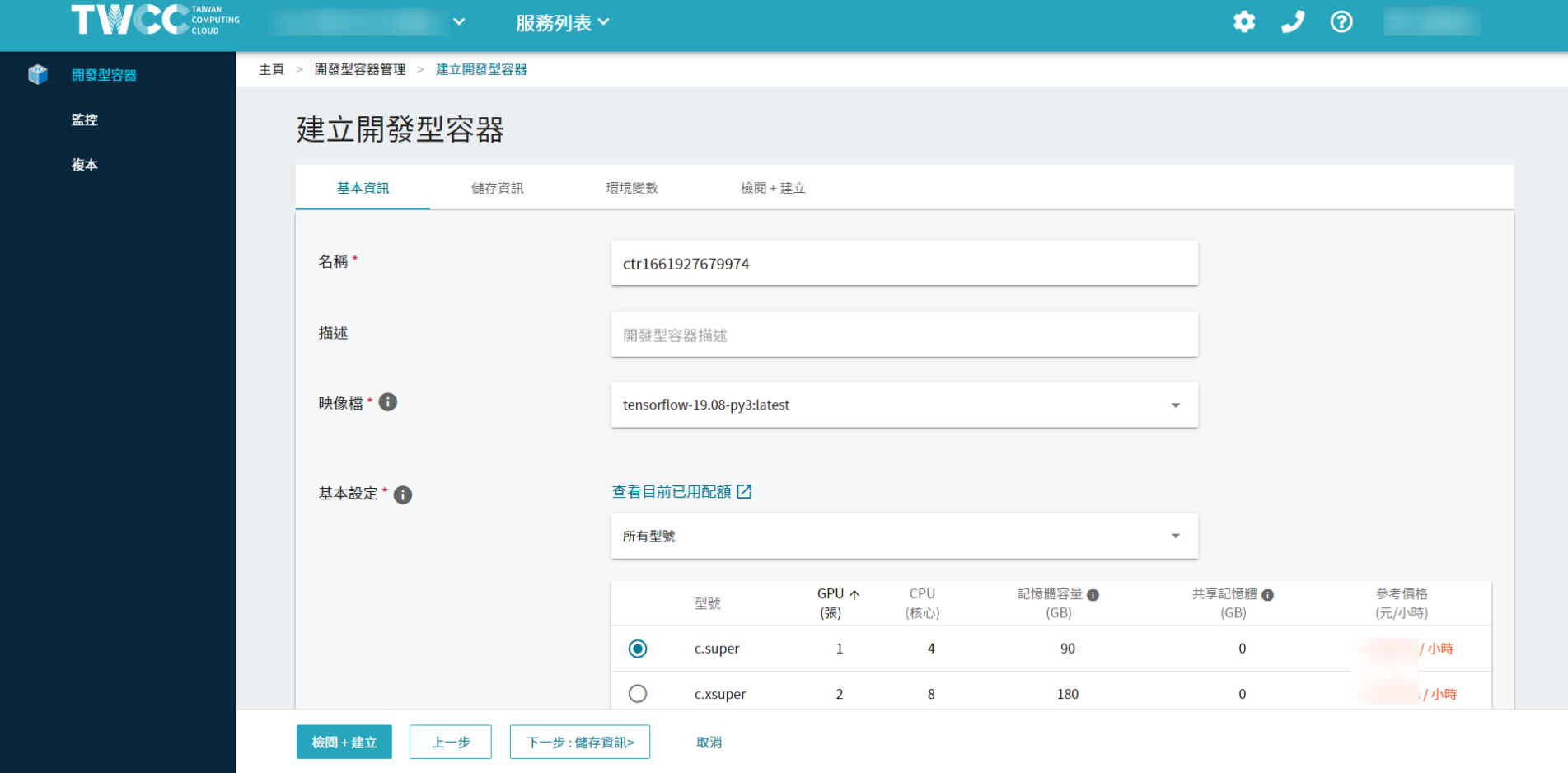

登入 TWSC 後，請參考 建立開發型容器，建立一個如以下設定的容器：

映像檔類型：TensorFlow
映像檔版本：tensorflow-19.08-py3:latest
基本設定　：c.super


SSH 連線進入容器​

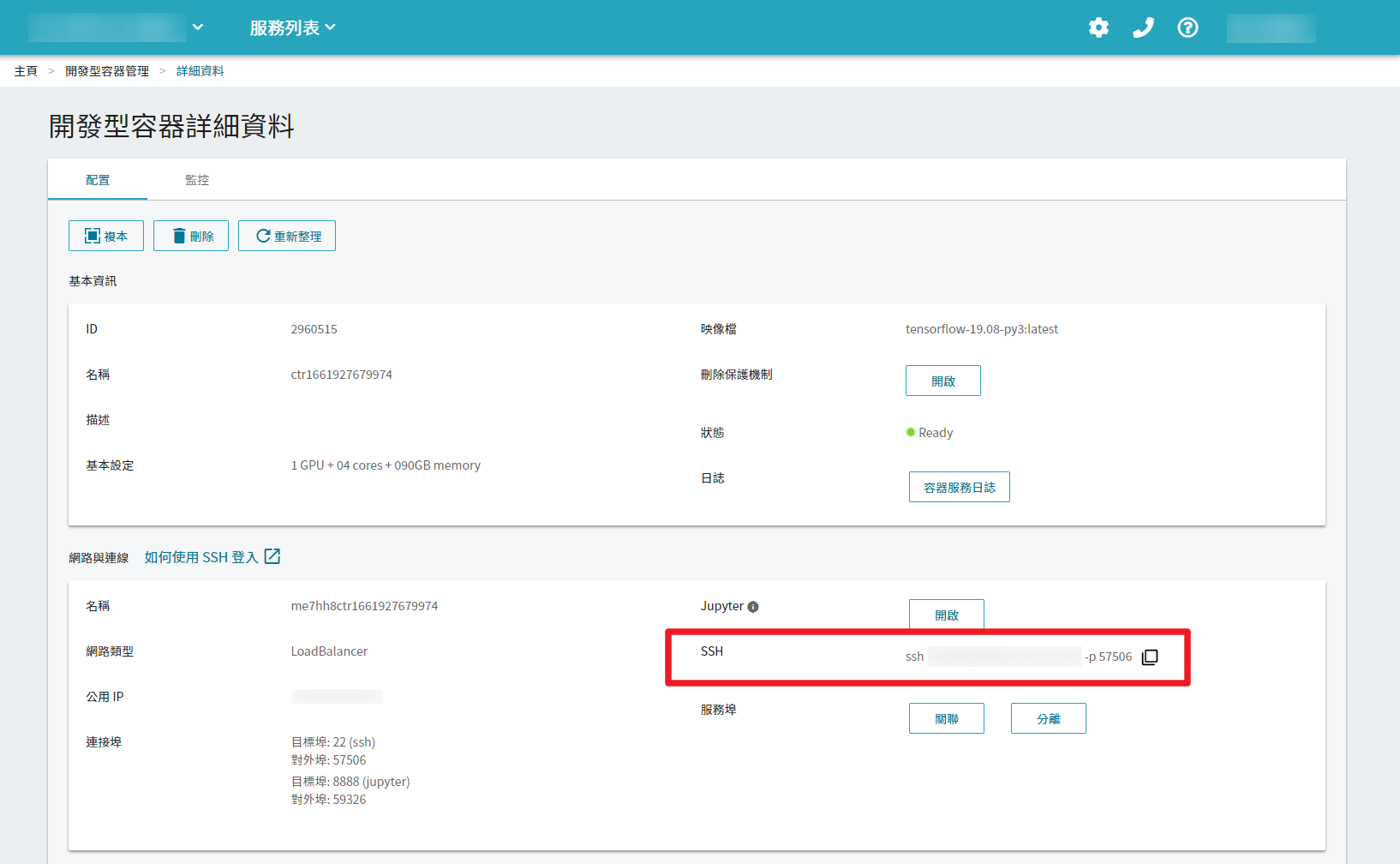

於「開發型容器管理」頁面待開發型容器的狀態轉為「Ready」時，點選該容器進入「開發型容器詳細資料」頁面。可透過 Jupyter Notebook 或 SSH 連線使用容器。本教學內容採用 SSH 連線，詳細步驟請參閱 使用 SSH 登入連線。


開啟 AMP 功能​

開啟 AMP 功能包含兩步驟：設定環境變數與改寫運算程式，示範如下：


環境變數設定方式​

Bash shell 環境變數設定方式，可直接於命令列輸入指令如下：

export TF_ENABLE_AUTO_MIXED_PRECISION=1
export TF_ENABLE_AUTO_MIXED_PRECISION_GRAPH_REWRITE=1
信息

💡 TWSC 開發型容器 (TensorFlow 19.08-p3:latest) 已預設啟用自動混合精度運算，可使用 echo $TF_ENABLE_AUTO_MIXED_PRECISION 指令驗證：

回應 = 1 表示已啟用自動混合精度運算
回應 = 0 表示已停止自動混合精度運算


程式撰寫範例​

  • Graph-based example：
opt = tf.train.AdamOptimizer()
opt = tf.train.experimental.enable_mixed_precision_graph_rewrite(opt)
train_op = opt.miminize(loss)
  • Keras-based example：
opt = tf.keras.optimizers.Adam()
opt = tf.train.experimental.enable_mixed_precision_graph_rewrite(opt)
model.compile(loss=loss, optimizer=opt)
model.fit(...)

MNIST 手寫辨識程式撰寫範例​

利用 Keras 搭配 TensorFlow 進行 MNIST 資料集數字手寫辨識的 Python 程式開啟 AMP 的方式如下：

import tensorflow as tf
start_time = time.time()
opt=keras.optimizers.Adadelta()
opt = tf.train.experimental.enable_mixed_precision_graph_rewrite(opt)
model.compile(loss=keras.losses.categorical_crossentropy,
              optimizer=opt,
              metrics=['accuracy'])
elapsed_time = time.time() - start_time
print('Time for model.compile:', elapsed_time)
信息

💡 KerasMNIST.py (未開 AMP) & kerasMNIST-AMP.py (開啟AMP) 程式檔案可於此處下載參考


Benchmark 效能分析：ResNet-50 v1.5​

以下根據五組不同的設定，分別訓練 ResNet-50 v1.5 圖片辨識模型，並比較運算效能：

組別AMPXLA精準度 PrecesionBatch Size
1❎❎雙精準度128 (Baseline)
2❎❎雙精準度256
3✅❎單、半精準度混合256
4✅✅單、半精準度混合256
5✅✅單、半精準度混合512
信息

Accelerated Linear Algebra (XLA) 能優化 TensorFlow 運算，加速執行速度。

建立 TWSC 開發型容器 (TensorFlow 19.08-p3:latest) 後，ResNet-50 v1.5 範例程式已存在於 /workspace/nvidia-examples/resnet50v1.5 目錄內，在此目錄下創建新的目錄 (例：results) 用來存放模型資料。在命令列輸入指令如下：

cd /workspace/nvidia-examples/resnet50v1.5
mkdir results

Group 1. 對照組 Baseline​

未開 AMP | 雙精準度｜Batch size = 128

因環境預設開啟自動混合精度運算，所以執行對照組需先將環境變數強制停止自動混合精度運算，直接於命令列輸入執行指令如下：

export TF_ENABLE_AUTO_MIXED_PRECISION=0
export TF_ENABLE_AUTO_MIXED_PRECISION_GRAPH_REWRITE=0
python ./main.py --mode=training_benchmark --warmup_steps 200 \
       --num_iter 500 --batch_size 128 --iter_unit batch --results_dir results \
       --nouse_tf_amp  --nouse_xla

使用以下指令每間隔 10 秒動態觀察 GPU 記憶體的使用量，即時觀察 GPU 記憶體的使用量約 25.43 GB 尚未用滿 GPU 記憶體配置容量 (32.48 GB)：

nvidia-smi --loop=10

模型訓練完成，每秒能處理約 393.49 個影像：


Group 2. Batch Size 256​

未開 AMP | 雙精準度 ｜ Batch size = 256

從對照組動態觀察 GPU 記憶體的使用量，發現 GPU 記憶體尚未被用滿，所以將 Batch Size 加倍，直接於命令列輸入執行指令如下：

rm -rf results/*
python ./main.py --mode=training_benchmark --warmup_steps 200 \
       --num_iter 500 --batch_size 256 --iter_unit batch --results_dir results \
       --nouse_tf_amp  --nouse_xla

GPU 記憶體的使用量 31.31 GB：

每秒處理約 405.73 個影像，呈現出優於對照組 1.03 倍的效能：


Group 3. 開啟 AMP​

開啟 AMP | 單、半精準度混合｜Batch size = 256

輸入以下指令將環境變數設定開啟 AMP，並執行運算：

rm -rf results/*
export TF_ENABLE_AUTO_MIXED_PRECISION=1
export TF_ENABLE_AUTO_MIXED_PRECISION_GRAPH_REWRITE=1

python ./main.py --mode=training_benchmark --warmup_steps 200 \
       --num_iter 500 --batch_size 256 --iter_unit batch --results_dir results \
       --nouse_xla

GPU 記憶體的使用量大幅降低至 19.28 GB：

每秒處理約 1308.37 個影像，呈現出優於對照組 3.33 倍效能：


Group 4. 開啟 XLA​

開啟 AMP、XLA | 單、半精準度混合｜Batch size = 256

直接於命令列輸入指令如下：

rm -rf results/*
python ./main.py --mode=training_benchmark --warmup_steps 200 \
       --num_iter 500 --batch_size 256 --iter_unit batch --results_dir results

GPU 記憶體的使用量 19.29 GB：

每秒處理約 1309.21 個影像，呈現出優於對照組 3.33 倍效能：


Group 5. 再加倍 Batch Size​

開啟 AMP、XLA | 單、半精準度混合 ｜Batch size = 512

ResNet-50 v1.5 Benchmark 效能分析 運行範例

你可直接透過下列指令進行 ResNet-50 的運行效能分析，運行時間約 3 分鐘

wget -q -O - http://bit.ly/TWCC_CCS_AMP-XLA | bash


因為 AMP 大大地降低 GPU 記憶體的使用量，所以我們再加倍 Batch Size 企圖增加執行效能，直接於命令列輸入指令如下：

rm -rf results/*
python ./main.py --mode=training_benchmark --warmup_steps 200 \
       --num_iter 500 --batch_size 512 --iter_unit batch --results_dir results

GPU 記憶體的使用量 31.31 GB：

每秒處理約 1361.00 個影像，呈現出優於對照組 3.46 倍效能：


效能比較​

彙整以上每組影像處理數據結果 (img/sec、GPU 記憶體使用量)，效能比較呈現如下圖表，與對照組相比，開啟 AMP 加速運算的效能相當顯著，降低 GPU 記憶體使用量並縮短訓練運算時間：

組別AMPXLA精準度 PrecesionBatch Size每秒處理影像數 (img/sec)GPU 記憶體使用量 (GB)
1 (Baseline)❎❎雙精準度128393.4925.43
2❎❎雙精準度256405.7331.31
3✅❎單、半精準度混合2561308.3719.29
4✅✅單、半精準度混合2561309.2119.29
5✅✅單、半精準度混合5121361.0031.31
