HowTo：架設 OpenVPN 個體建立 Client-to-Site VPN 連線

此篇文章將教學如何於 TWSC 虛擬運算個體安裝 OpenVPN，由本地端電腦建立連線至跳板機的安全連線通道，再由跳板機連線至同虛擬網路內的其他個體。

信息

以下虛擬運算個體以 Linux (Ubuntu) 為範例，本地端電腦則以 Windows 為操作範例。


Step 1. 建立虛擬運算個體 (Linux)​

信息

以下步驟僅適用 Ubuntu18.04 以上版本之個體。

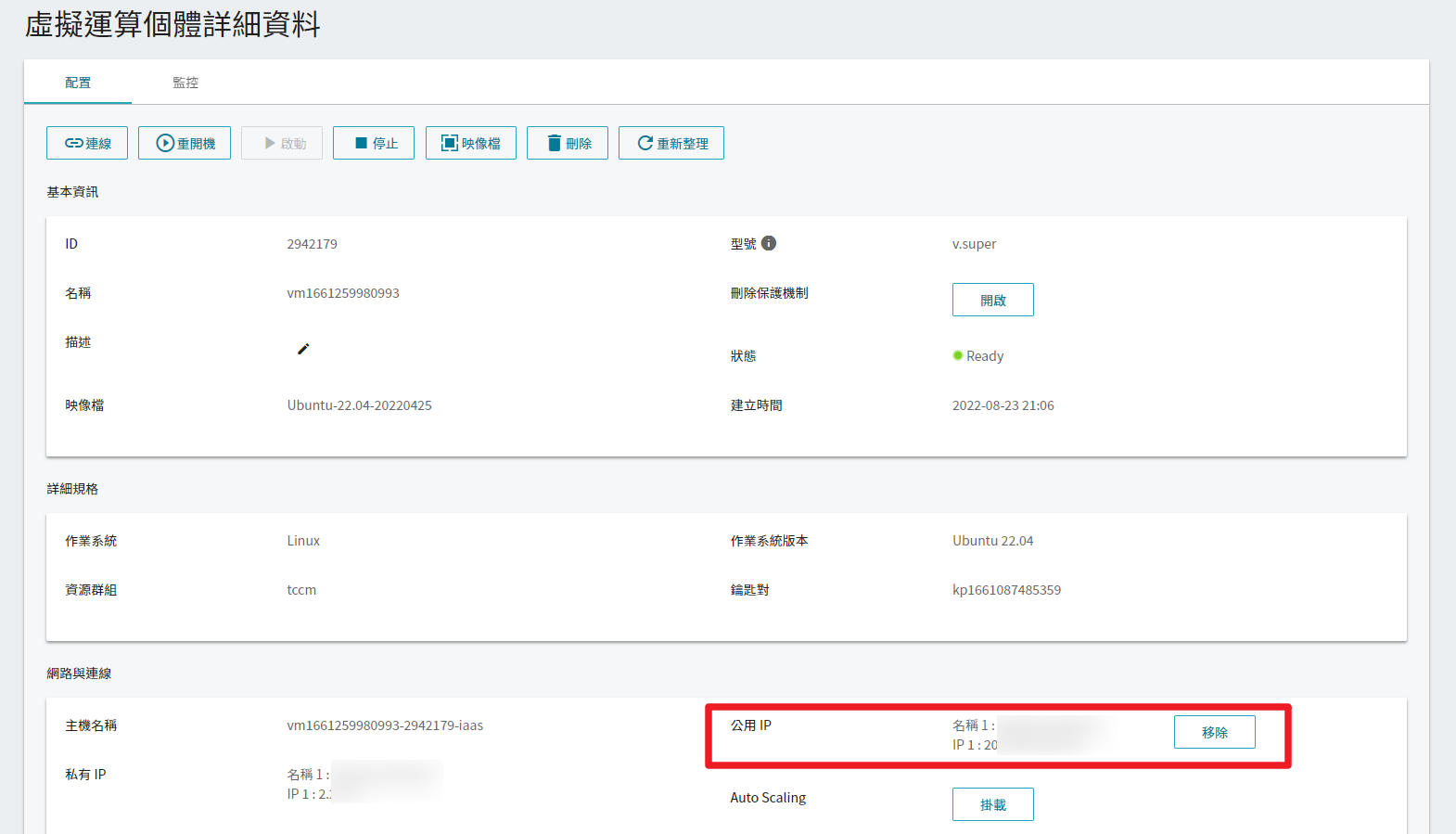

請參考建立虛擬運算個體建立一台 Linux 虛擬運算個體，並設置公用 IP，作為架設 OpenVPN、連入其他無對外 IP 個體的跳板機。


Step 2. 設定跳板機安全性群組​

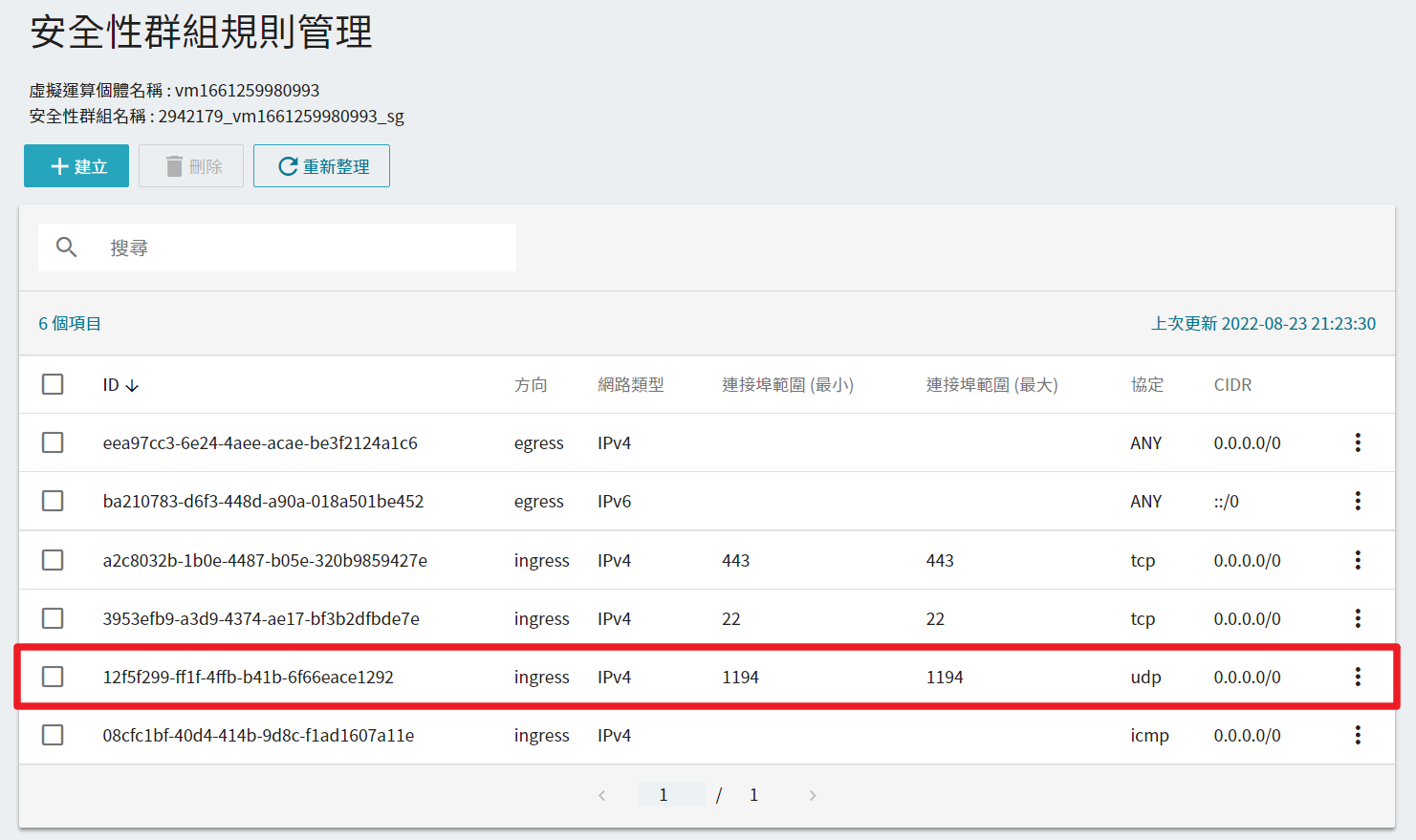

因 OpenVPN 預設採用 UDP 1194 埠做為通訊，請參考安全性群組，將跳板機加入 Ingress UPD 1194 的安全性群組規則。


Step 3. 連線並安裝 OpenVPN​

wget https://git.io/vpn -O openvpn-ubuntu-install.sh
  • 使用 chmod 命令設定權限，讓安裝腳本可順利執行
chmod -v +x openvpn-ubuntu-install.sh
  • 執行腳本安裝 OpenVPN
sudo ./openvpn-ubuntu-install.sh
  • 安裝過程中詢問對話皆可按 Enter 繼續

  • 安裝完成後會產生 clinet.ovpn 檔，儲存在 /root 底下

  • 更改 clinet.ovpn 檔案路徑
sudo mv /root/client.ovpn /home/ubuntu
  • 將 clinet.ovpn 下載至本地端電腦


Step 4. 本地端安裝 OpenVPN Client​

請在您的本地端電腦，下載並安裝完成 OpenVPN Client，以進行 VPN 連線。


Step 5. 啟動 VPN 連線​

  • 打開 OpenVPN 程式，將 Step 3. 下載的 clinet.ovpn 檔案，直接拖曳並匯入 FILE

  • 拖曳完成後，點選「CONNECT」進行連線

  • 連線成功！


Step 6. 確認 VPN 加密連線已啟用​

確認在 Step 5. 啟動 VPN 連線之下，本地端電腦可與跳板機、其他同虛擬網路內的個體私有 IP 連線，即 VPN 連線成功：

  • 取得跳板機之「私有 IP」

  • 本地端電腦開啟 CMD，使用 ping 指令，確認可與跳板機私有 IP 連線

  • 也可以同時 ping 到同虛擬網路內的其他虛擬運算個體
